PCB线路板如何选择分板机？

PCB线路板如何选择分板机？
常见的 PCB线路板 通常有这五大类材质：纸基、玻璃纤维布基、复合基（CEM系列）、积层多层板基和特殊材料基（陶瓷、金属芯基等）。
纸基、玻璃纤维布基、复合基（CEM系列）、积层多层板基这四种材质的PCB板，由于其v-cut硬度没有铜基板、铝基板等高，因此可以采用的分板机有：

1. JBC-150圆刀分板机
2. 走刀式分板机系列（JBC-100手推走刀分板机、电动走刀分板机系列、全自动走刀分板机系列）
3. 铡刀式分板机（手动和自动，自动铡刀效率高）
4. 曲线分板机

前三种均针对直线v-cut的PCB线路板，第四种曲线分板机则是用来分割不规则的v-cut，比如邮票孔、圆形v-cut等。
这四种分板机其应力从小到大分别是：曲线分板机>铡刀分板机>走刀式分板机>圆刀分板机。
分割出来的板边质量从高到底依然是：曲线分板机>铡刀分板机>走刀式分板机>圆刀分板机。
邮票孔，曲线型v-cut没得选，只有采用曲线分板机（也有部分工厂采用激光分板机），而直线型v-cut板80%采用走刀式分板机，原因是走刀式分板机分出来的板质量能达到厂家的要求，分板机速度也快，使用方便，因此不是比较特殊的PCB板，一般厂家都选择走刀式的分板机。

总的来说：

• v-cut为曲线的（邮票孔）PCB板通常选择曲线分板机；
• v-cut为直线的PCB线路板通常选用走刀式分板机，要求对应力小、板边平整、少毛刺的则建议选择铡刀式分板机，两者区别是，铡刀分板质量优于走刀，走刀分板效率高于铡刀；
• 特殊基材，如铝基、铜基、陶瓷基等PCB板，采用铡刀式分板机。

另外，视产量大小，如果产量比较大，可考虑采用自动化的设备，如自动走刀式分板机，自动铡刀式分板机等。

要了解自己的板适合采用哪一款分板机，或者有多种PCB板比知道用什么分板机好，请联系我们，我们的工程师会根据您的实际情况为您制定最佳的分板方案！

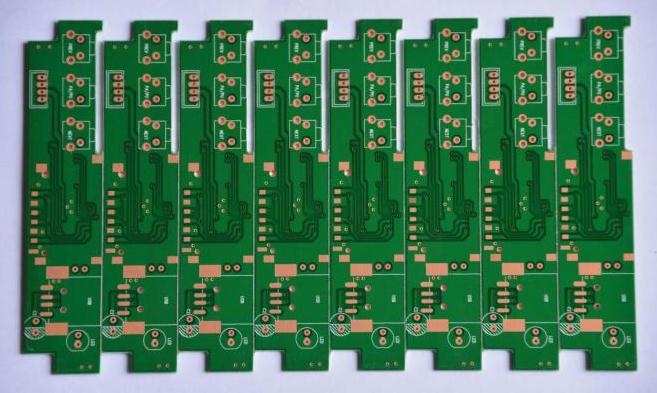

直线型v-cut线路板：

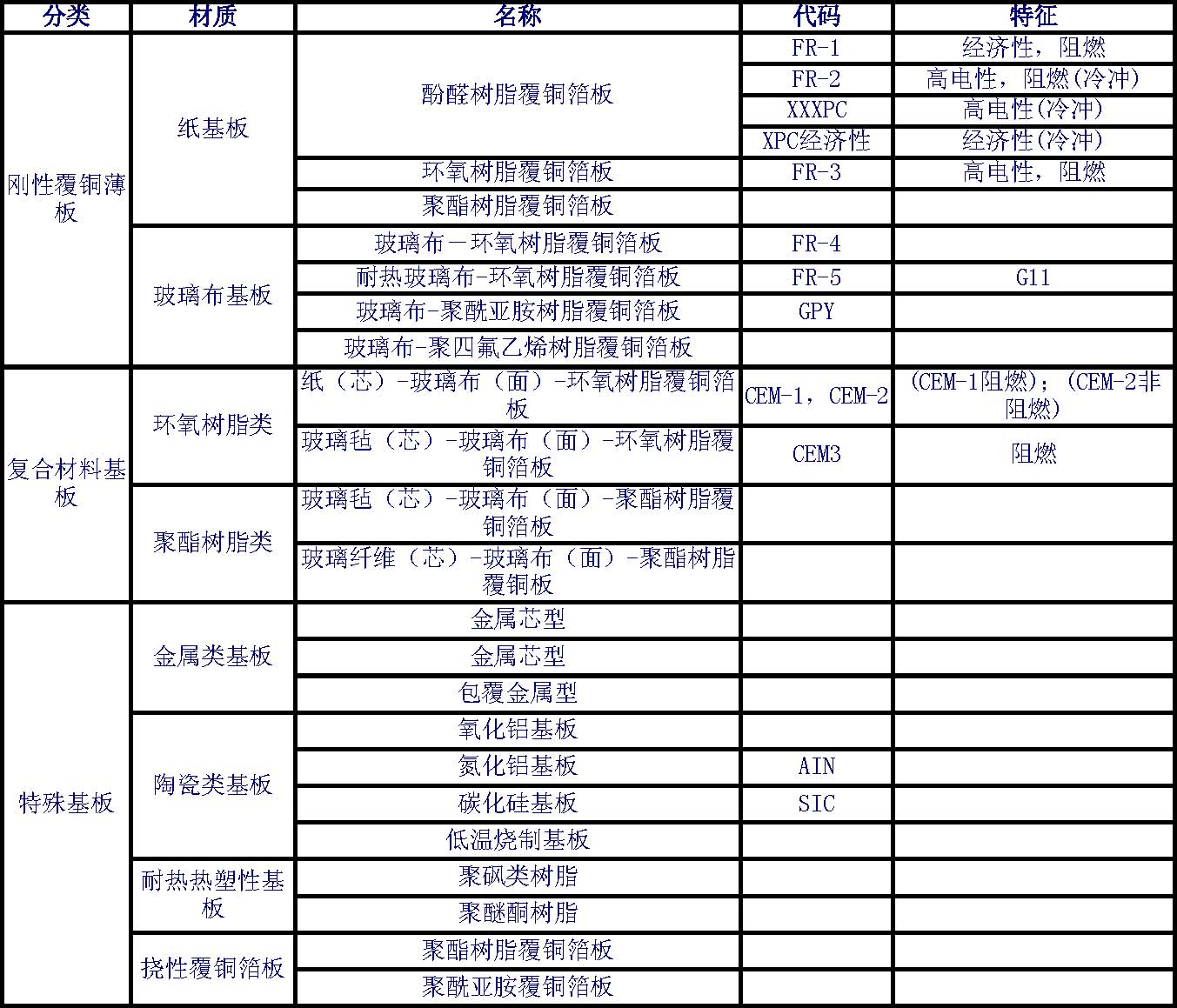

PCB线路板材质分类：
